热力膨胀阀

📅 2026-10-04

基本原理

1. 感温包测的是什么

感温包测的是蒸发器出口的制冷剂温度，也就是过热度。系统运行要保证一定的过热度。基本原理是，如果蒸发器出来的制冷剂温度太高，说明制冷剂被加热的太多了，也就是能力不够了，所以要增加制冷剂量。反之亦然。

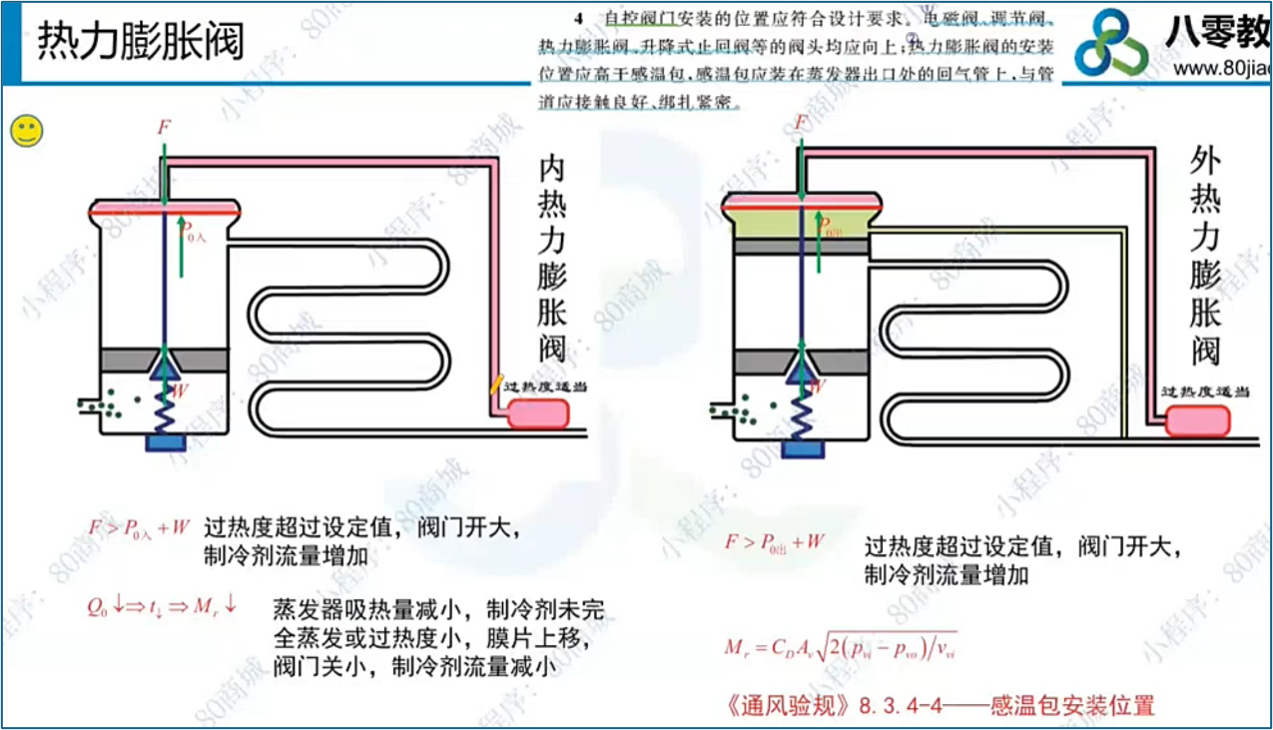

2. 内热力膨胀阀

膜片受两个方向的力：

方向	力
从下往上顶	弹簧力 + 蒸发器入口压力
从上往下压	感温包的膨胀力

调节过程：过热度增大 → 说明制冷剂吸的热多了（即制冷剂流量不够）→ 感温包膨胀力加大 → 把阀片向下压 → 节流阀开度变大 → 制冷剂流量增加。

3. 外热力膨胀阀

原理相同，区别在于：外热力膨胀阀膜片向上顶的力是弹簧力 + 蒸发器出口压力。

适用场合：蒸发器阻力较大的情况——此时蒸发器出口压力降得较多，出口温度也会降得较多。而我们要监测的过热度，其实是蒸发器出口与压缩机吸气口之间的过热度，所以这种情况下就监测出口压力。

4. 热力膨胀阀与吸气温度

热力膨胀阀保证的是过热度不变，而蒸发温度 + 过热度 = 压缩机的吸气温度。

所以，当系统中采用了热力膨胀阀，但压缩机的吸气温度还偏高或偏低，那就不是过热度的问题，而是蒸发温度的问题——也就是说，膨胀阀默认设置的开度小了或大了：

• 开度小 → 压降大 → 蒸发温度低 → 吸气温度低
• 开度大 → 压降小 → 蒸发温度高 → 吸气温度高

5. 手动膨胀阀与吸气温度

如果系统中采用的是手动膨胀阀，它保证的是蒸发温度。因为它没有自动调节能力，所以无法保证过热度。

这时候，如果压缩机的吸气温度偏高或偏低，就是过热度的问题：

• 开度小 → 制冷剂少 → 过热度大 → 吸气温度高
• 开度大 → 制冷剂多 → 过热度小 → 吸气温度低
